Caracteristici:
Motoreductoarele de cc fabricate de Micro-Motors sunt disponibile in diferite marimi si diferite puteri.
Pentru fiecare serie de motoare puteti alege dintre mai multe rapoarte si diferite puteri.
Motoreductorul de curent continuu Micro Motors este disponibil si cu encoder magnetic cu efect Hall, prin care puteti controla rotatia.
* Asigurăm 1 an de garantie pentru toate produsele comercializate
Selecţie
RH159
Rezistenta-VDR in colector
Directia de rotatie, în functie de polaritate.
Încãrcare radialã maximã: 50N.
Încãrcare axialã maximã: 10N.
Poate fi montat în orice pozitie.
Domeniul de temperaturã: -20°C/60°C
Greutate aprox: 190g
RH159 - Date tehnice
Valorile tipice la temperatura ambiantã 20 ° +/-10%
| TIP | TENSIUNE |
L | RAPORT |
CUPLUL |
TURATIA | CURENT | ||||
FARA |
SARCINA |
FARA |
SARCINA |
|||||||
| v | mm | Ncm | rpm | mA | ||||||
| RH 159 | 12 24 |
30 | 12 24 |
64 | 29,75 | 15 | 110 | 70 | <60 <50 |
250 130 |
| RH 159 | 12 24 |
75 | 12 24 |
66,5 | 76,84 | 30 | 43 | 28 | <60 <50 |
230 120 |
| RH 159 | 12 24 |
100 | 12 24 |
66,5 | 94,37 | 40 | 35 | 22 | <60 <50 |
240 125 |
| RH 159 | 12 24 |
200 | 12 24 |
69 | 198,5 | 80 | 17 | 10 | <60 <50 |
250 130 |
| RH 159 | 12 24 |
250 | 12 24 |
69 | 243,8 | 100 | 14 | 8,5 | <60 <50 |
240 125 |
| RH 159 | 12 24 |
510 | 12 24 |
72 | 512,85 | 100 | 6,5 | 5 | <60 <50 |
150 80 |
| RH 159 | 12 24 |
630 | 12 24 |
72 | 629,82 | 100 | 5 | 4,5 | <60 <50 |
130 70 |

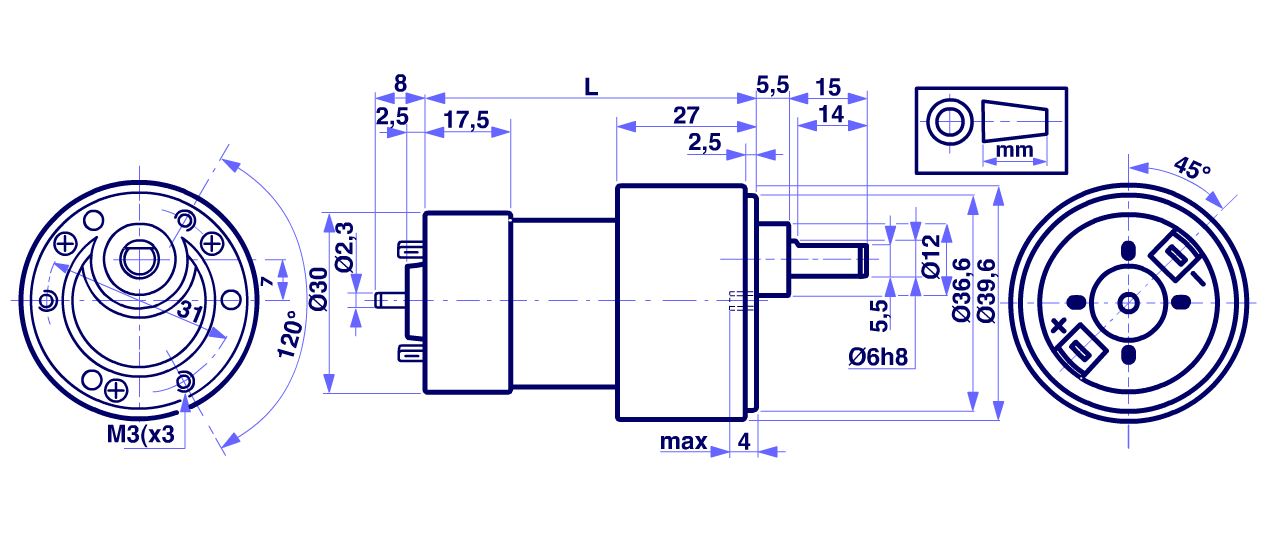

RH159- Desen dimensiuni

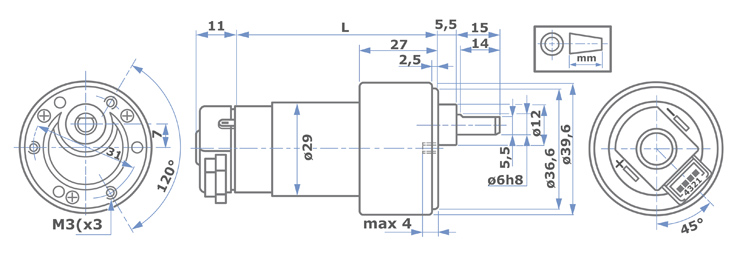

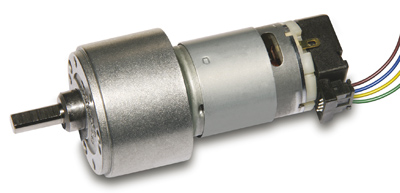

RH159-2S cu encoder magnetic cu efect Hall 2 faze 90°
TIP |
L149 | B138F BS138F |
B138F.4/12 BS138F.4/12 |
HL149 | HV155 | RH158 | RH159 | BL192 | PS150 | E192 | P205 | |
| TENSIUNE | V | 4-6-12 | 6-12 | 12 | 12-24 | 12-24 | 12-24 | 12-24 | 24 | 12-24 | 12-24 | 12-24 |
| RAPORT | 10 ÷ 392 | 12 ÷ 1470 | 12 ÷ 608 | 10 ÷ 90 | 10 ÷ 90 | 15 ÷ 630 | 30 ÷ 630 | 30 ÷ 625 | 30 ÷ 625 | 3 ÷ 625 | 4 ÷ 625 | |
| CUPLUL MAXIM | Ncm | 20 | 50 | 50 | 15 | 25 | 100 | 100 | 300 | 250 | 300 | 900 |
| TURATIA(FARA SARCINA) | RPM | 255 ÷ 6 | 220 ÷ 1,8 | 320 ÷ 6,5 | 315 ÷ 37 | 660 ÷ 75 | 440 ÷ 10 | 110 ÷ 5 | 1360 ÷ 8 | 2040 ÷ 11 | 1100 ÷ 6,4 | 1024 ÷ 6,7 |
| TURATIA(CU SARCINA MAXIMA) | RPM | 165 ÷ 4 | 155 ÷ 1,6 | 250 ÷ 5,3 | 220 ÷ 30 | 460 ÷ 62 | 300 ÷ 9 | 70 ÷ 4,5 | 880 ÷ 7,5 | 1340 ÷ 8,5 | 770 ÷ 6 | 640 ÷ 6,3 |
| Dimensiuni | mm | Ø 27 | Ø 34 | Ø 34 | Ø 30 | Ø 30 | Ø 39,6 | Ø 39,6 | Ø 40,5 | Ø 30 | Ø 40,5 | ☐ 42 |
