Selecţie Reductor

• Detalii
• Alegeţi puterea de intrare necesară.
  • 0,06kw
  • 0,09Kw
  • 0,12Kw
  • 0,18Kw
  • 0,25Kw
  • 0,37Kw
  • 0,55Kw
  • 0,75Kw
  • 1,1Kw
  • 1,5Kw
  • 2,2Kw
  • 3,0Kw
  • 4,0Kw
  • 5,5Kw
  • 7,5Kw
• Desen Dimensiuni

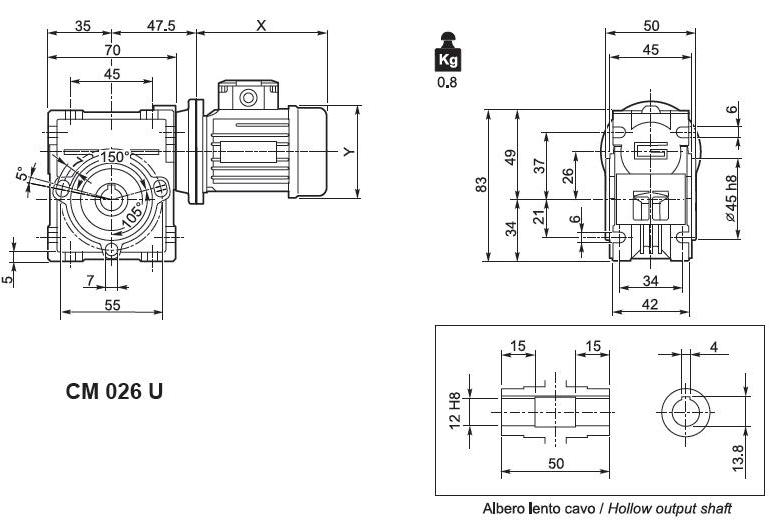

  • CM026U
  • CM026F
  • CM30U

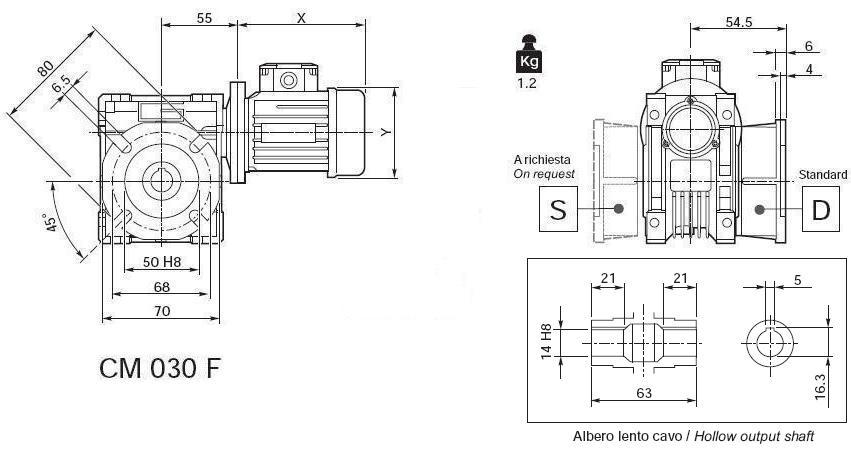

  • CM30F

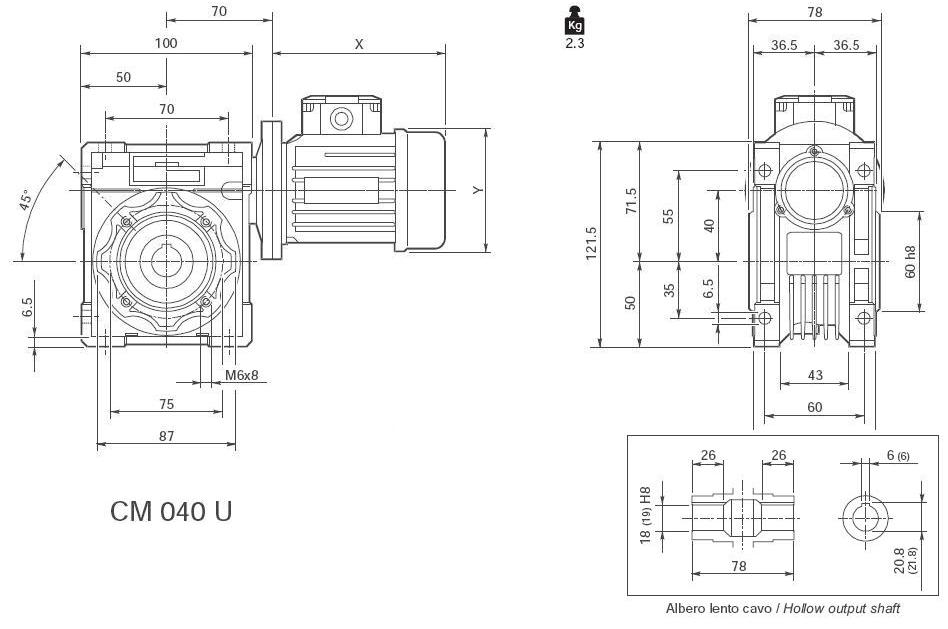

  • CM040U
  • CM040F

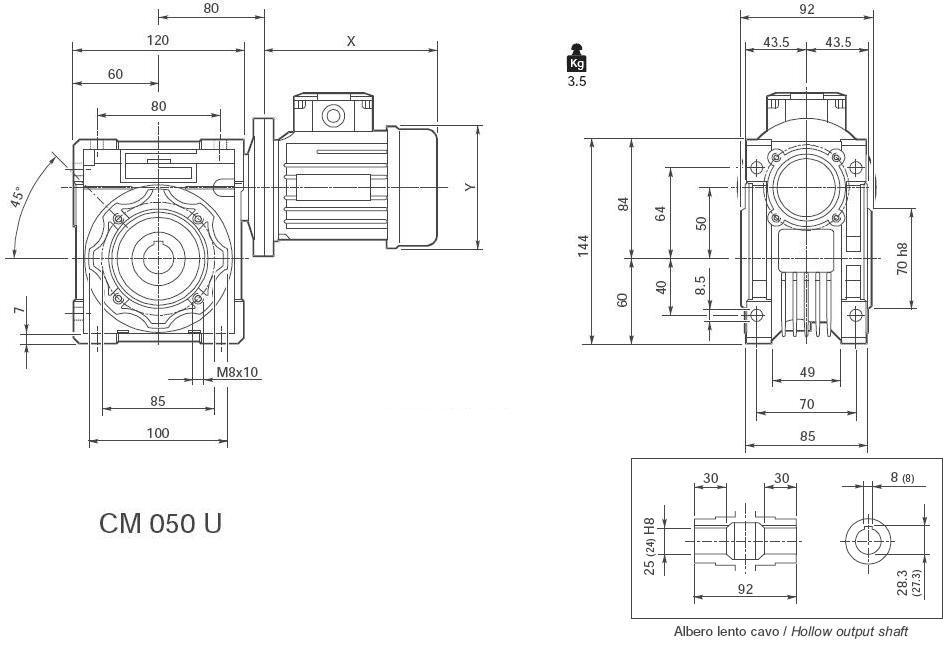

  • CM050U

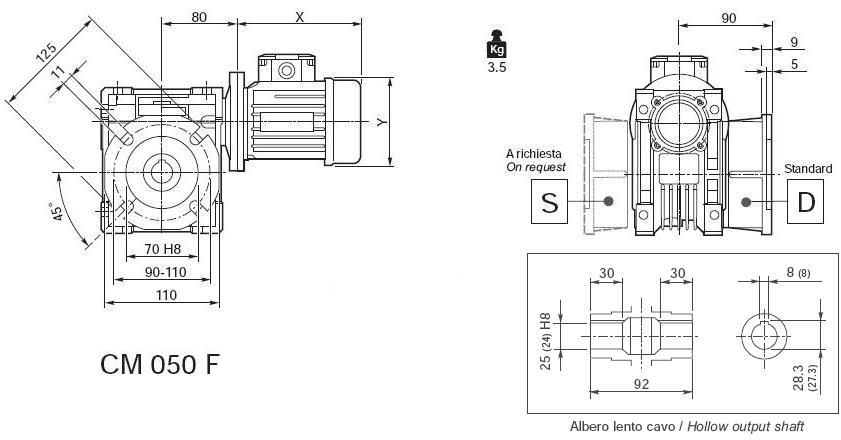

  • CM050F

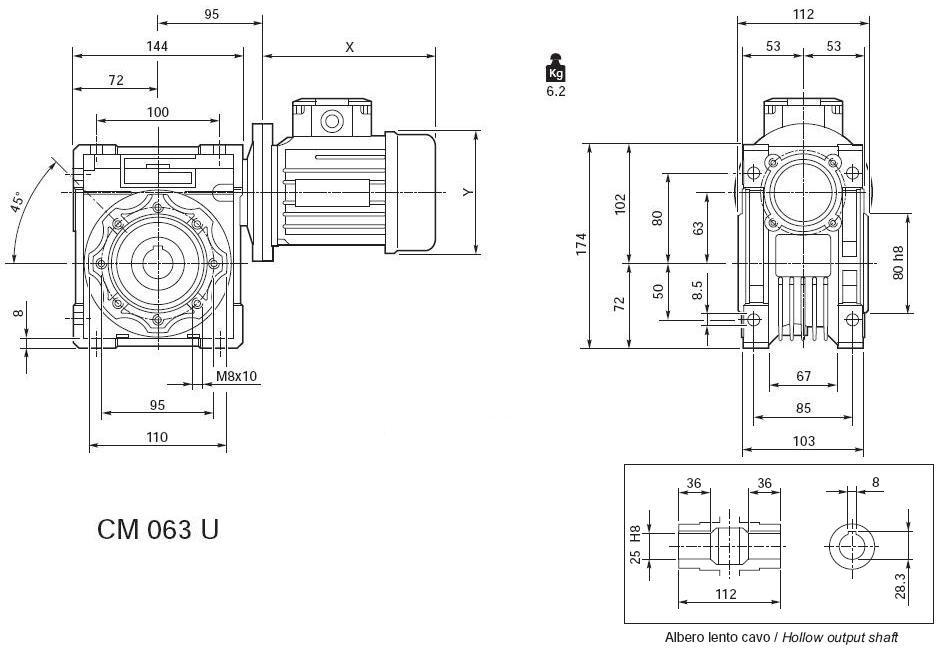

  • CM063U
  • CM063F
  • CM075U

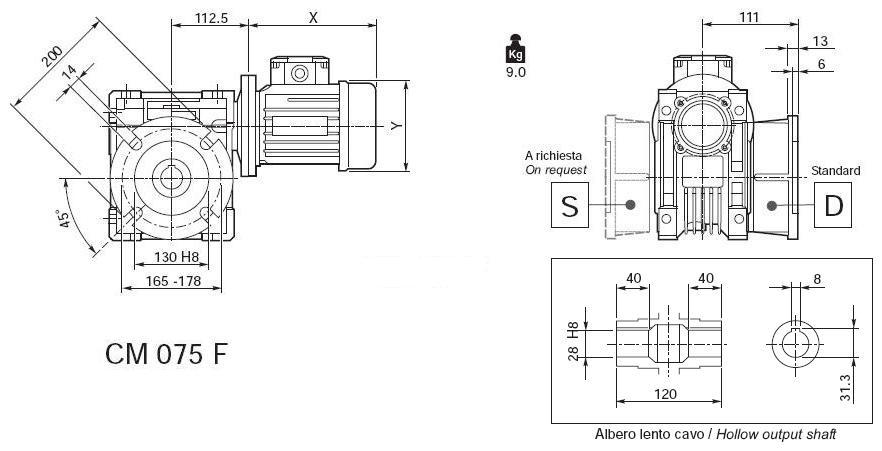

  • CM075F
  • CM90U

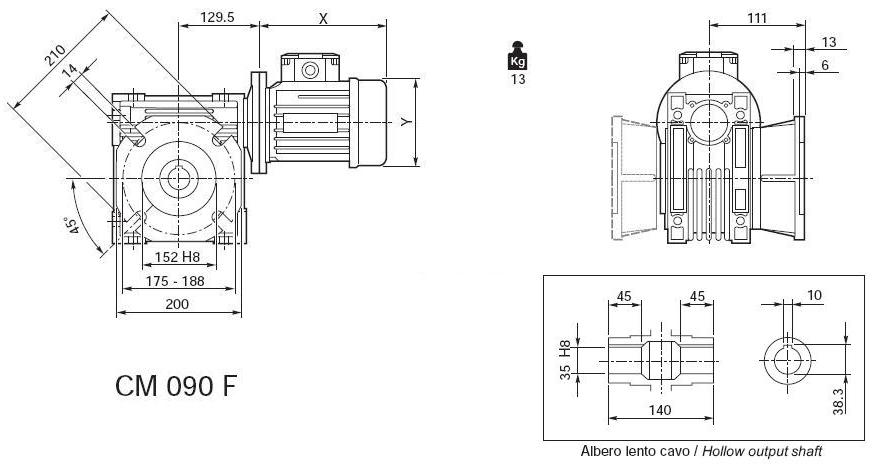

  • CM90F

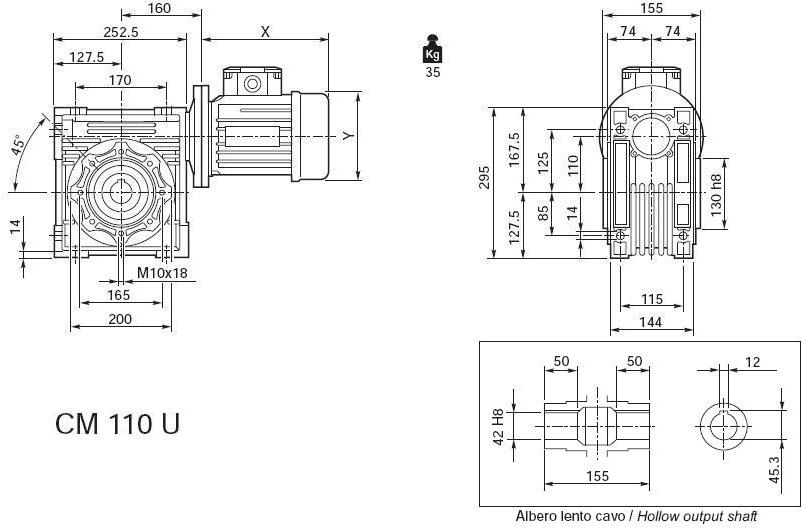

  • CM110U

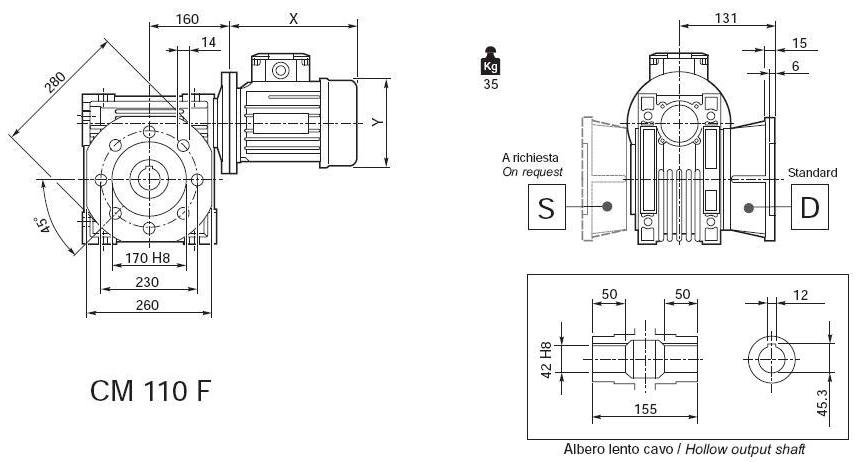

  • CM110F
  • CM130U
• C.U...

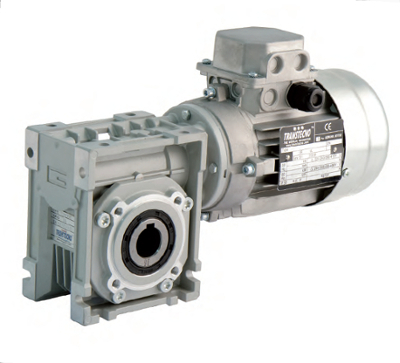

Caracteristici:

Mărimile 030, 040, 050, 063, 075 şi 090 sunt construite cu corp din aluminiu turnat sub presiune.

dimensiunile mai mari sunt realizate din fontă.

Toate dimensiunile sunt cu lubrifiant sintetic cu vâscozitate 320 cst, durată de viaţă lungă.

Mărimile 075, 090, 110 şi 130 sunt furnizate cu rulmenţi cu role conice pe melc.

Cantitate ulei (litru)*

CM	B3	B8	B6	B7	V5	V6
026	0,02
030	0,04
040	0,07
050	0,1
063	0,25
075	0,3
90	0,85
110	1,5
130	4,5	3,3	3,5	3,5	4,5	3,3

Section B

CM026U

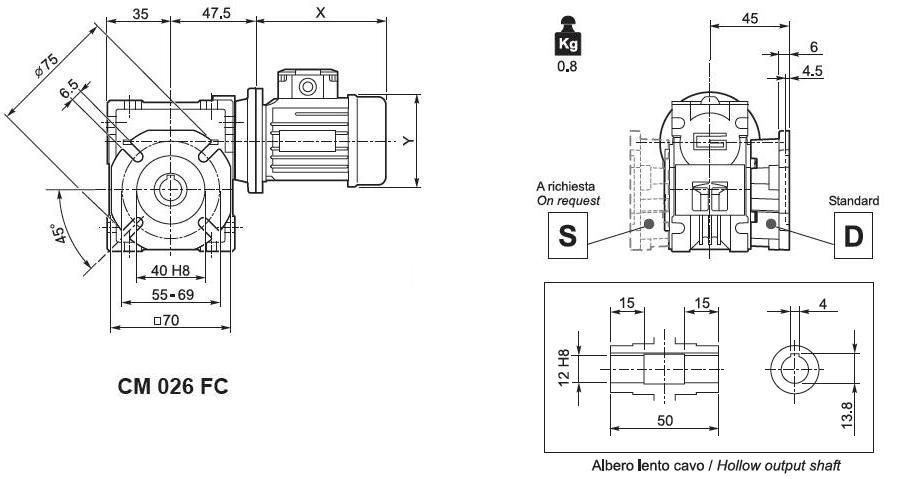

CM026F

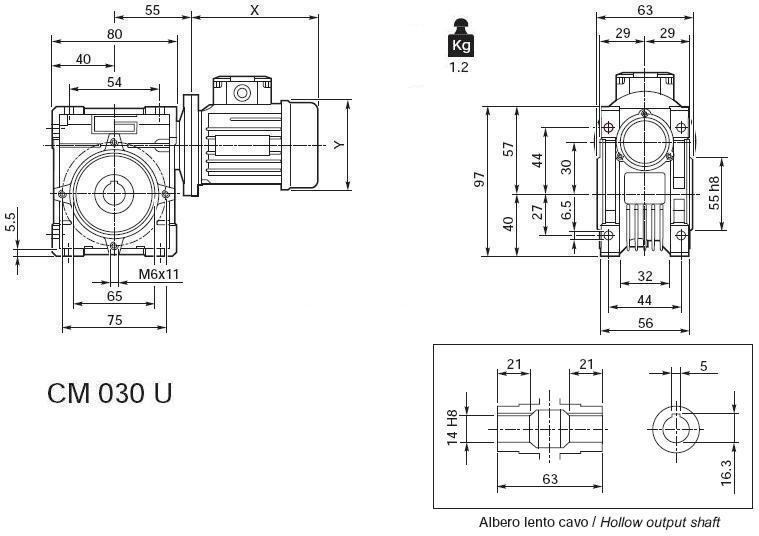

CM030U

CM030F

CM040U

CM040F

CM050U

CM050F

CM063U

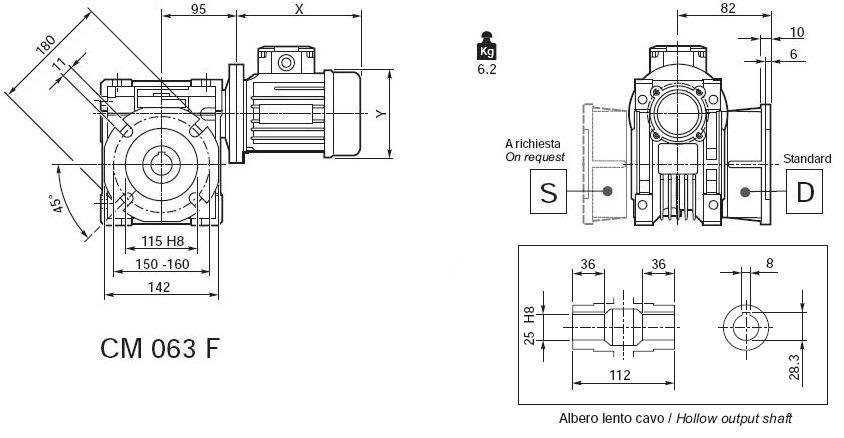

CM063F

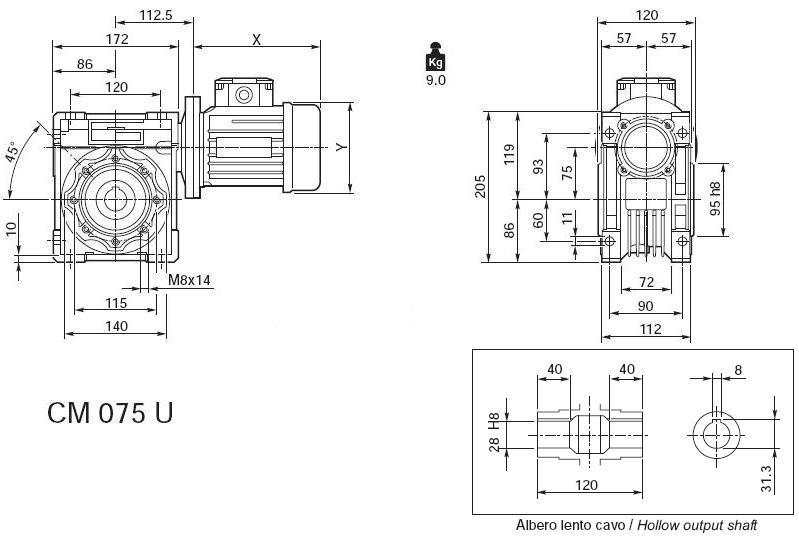

CM075U

CM075F

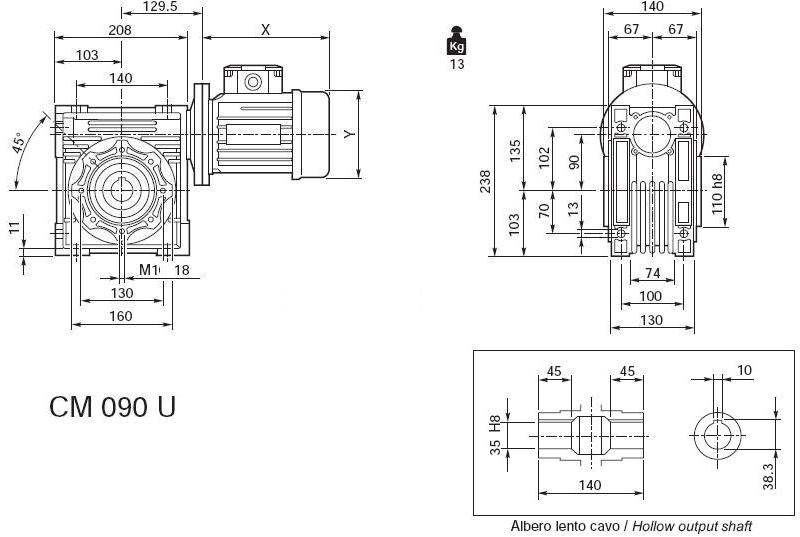

CM090U

CM090F

CM110U

CM110F

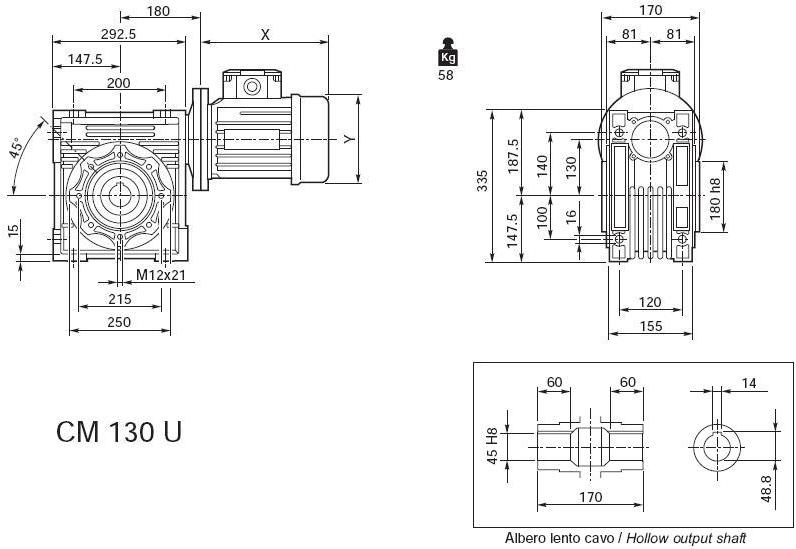

CM130U

0,06 Kw

n2 [l/min]	M2[Nm]	sf	i	CM desen dimensiuni	IEC
280	2	7,3	5	CM026U / CM026F	B14
187	3	5,4	7,5		B14
140	3	4,1	10		B14
93	5	2,9	15		B14
70	6	2,3	20		B14
47	8	1,9	30		B14
35	10	1,4	40		B14
28	12	1,1	50		B14
23	13	0,9	60		B14
280	2	10,2	5	CM030U / CM030F	B5/B14
287	3	7,7	7,5		B5/B14
140	3	6,1	10		B5/B14
93	5	4,3	15		B5/B14
70	6	3,1	20		B5/B14
56	7	2,7	25		B5/B14
47	8	2,7	30		B5/B14
35	10	2,0	40		B5/B14
28	12	1,6	50		B5/B14
23	14	1,3	60		B5/B14
18	16	1,0	80		B5/B14
14	18	0,8	100		B5/B14
28	12	3,2	50	CM040U / CM040F	B5/B14
23	14	2,5	60		B5/B14
18	17	1,9	80		B5/B14
14	19	1,6	100		B5/B14

0,09 Kw

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 0,09kW 280 3 4,9 5 CM026U CM026F B14 187 4 3,6 7,5 B14 140 5 2,7 10 B14 93 7 1,9 15 B14 70 9 1,5 20 B14 47 12 1,2 30 B14 35 15 0,9 40 B14 28 17 0,7 50 B14 23 20 0,6 60 B14 280 3 6,8 5 CM030U CM030F B5/B14 187 4 5,1 7,5 B5/B14 140 5 4,1 10 B5/B14 93 7 2,9 15 B5/B14 70 9 2,1 20 B5/B14 56 11 1,8 25 B5/B14 47 12 1,8 30 B5/B14 35 15 1,3 40 B5/B14 28 18 1,1 50 B5/B14 23 20 0,8 60 B5/B14 18 24 0,6 80 B5/B14 28 18 2,1 50 CM040U CM040F B5/B14 23 21 1,7 60 B5/B14 18 26 1,3 80 B5/B14 14 28 1,1 100 B5/B14

0,12 Kw

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 0,12kW 280 4 5,1 5 CM030U CM030F B5/B14 187 5 3,8 7,5 B5/B14 140 7 3,1 10 B5/B14 93 10 2,2 15 B5/B14 70 12 1,5 20 B5/B14 56 15 1,4 25 B5/B14 47 16 1,3 30 B5/B14 35 20 1,0 40 B5/B14 28 24 0,8 50 B5/B14 280 4 11,4 5 CM040U CM040F B5/B14 187 5 8,3 7,5 B5/B14 140 7 6,5 10 B5/B14 93 10 4,5 15 B5/B14 70 13 3,1 20 B5/B14 56 15 2,5 25 B5/B14 47 17 2,8 30 B5/B14 35 21 2,0 40 B5/B14 28 25 1,6 50 B5/B14 23 28 1,3 60 B5/B14 18 34 1,0 80 B5/B14 14 38 0,8 100 B5/B14 35 22 3,5 40 CM050U CM050F B5/B14 28 26 2,8 50 B5/B14 23 29 2,3 60 B5/B14 18 35 1,7 80 B5/B14 14 40 1,4 100 B5/B14

0,18 Kw

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 0,18kW 280 5 3,4 5 CM030U CM030F B5/B14 187 8 2,6 7,5 B5/B14 140 10 2,0 10 B5/B14 93 15 1,4 15 B5/B14 70 18 1,0 20 B5/B14 56 22 0,9 25 B5/B14 47 25 0,9 30 B5/B14 280 5 7,6 5 CM040U CM040F B5/B14 187 8 5,6 7,5 B5/B14 140 10 4,4 10 B5/B14 93 15 3,0 15 B5/B14 70 19 2,1 20 B5/B14 56 23 1,7 25 B5/B14 47 26 1,9 30 B5/B14 35 32 1,3 40 B5/B14 28 37 1,1 50 B5/B14 23 43 0,8 60 B5/B14 35 33 2,3 40 CM050U CM050F B5/B14 28 39 1,9 50 B5/B14 23 44 1,6 60 B5/B14 18 53 1,1 80 B5/B14 14 60 0,9 100 B5/B14

0,25 Kw

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 0,25kW 280 8 5,5 5 CM040U CM040F B5/B14 187 11 4,0 7,5 B5/B14 140 14 3,1 10 B5/B14 93 21 2,2 15 B5/B14 70 27 1,5 20 B5/B14 56 32 1,2 25 B5/B14 47 36 1,3 30 B5/B14 35 44 0,9 40 B5/B14 70 27 2,7 20 CM050U CM050F B5/B14 56 32 2,2 25 B5/B14 47 37 2,4 30 B5/B14 35 46 1,7 40 B5/B14 28 54 1,3 50 B5/B14 23 61 1,1 60 B5/B14 18 74 0,8 80 B5/B14 28 56 2,4 50 CM063U CM063F B5/B14 23 64 2,0 60 B5/B14 18 78 1,5 80 B5/B14 14 89 1,3 100 B5/B14 23 68 3,1 60 CM075U CM075F B5 18 82 2,3 80 B5 14 96 1,8 100 B5

0,37 Kw

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 0,37kW 280 11 3,7 5 CM040U CM040F B5/B14 187 16 2,7 7,5 B5/B14 140 21 2,1 10 B5/B14 93 31 1,5 15 B5/B14 70 39 1,0 20 B5/B14 56 47 0,8 25 B5/B14 47 53 0,9 30 B5/B14 70 40 1,8 20 CM050U CM050F B5/B14 56 48 1,5 25 B5/B14 47 55 1,6 30 B5/B14 35 68 1,1 40 B5/B14 28 80 0,9 50 B5/B14 23 91 0,8 60 B5/B14 28 83 1,6 50 CM063U CM063F B5/B14 23 95 1,3 60 B5/B14 18 115 1,0 80 B5/B14 14 131 0,9 100 B5/B14 28 87 2,4 50 CM075U CM075F B5 23 100 2,1 60 B5 18 121 1,6 80 B5 14 141 1,2 100 B5

0,55 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 0,55kW 280 17 2,5 5 CM040U CM040F B5/B14 187 24 1,8 7,5 B5/B14 140 32 1,4 10 B5/B14 93 46 1,0 15 B5/B14 187 24 3,2 7,5 CM050U CM050F B5/B14 140 32 2,6 10 B5/B14 93 46 1,8 15 B5/B14 70 59 1,2 20 B5/B14 56 71 1,0 25 B5/B14 47 81 1,1 30 B5/B14 35 101 0,8 40 B5/B14 93 47 3,3 15 CM063U CM063F B5/B14 70 61 2,2 20 B5/B14 56 73 1,8 25 B5/B14 47 84 2,0 30 B5/B14 35 105 1,4 40 B5/B14 28 124 1,1 50 B5/B14 23 142 0,9 60 B5/B14 35 110 2,1 40 CM075U CM075F B5/B14 28 129 1,6 50 B5/B14 23 149 1,4 60 B5/B14 18 180 1,1 80 B5/B14 14 210 0,8 100 B5/B14 23 155 2,1 60 CM090U CM090F B5/B14 18 192 1,6 80 B5/B14 14 225 1,2 100 B5/B14 18 204 2,6 80 CM110U CM110F B5 14 240 2,0 100 B5

0,75 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 0,75kW 187 33 2,4 7,5 CM050U CM050F B5/B14 140 43 1,9 10 B5/B14 93 63 1,3 15 B5/B14 70 81 0,9 20 B5/B14 56 97 0,7 25 B5/B14 47 111 0,8 30 B5/B14 187 34 4,3 7,5 CM063U CM063F B5/B14 140 44 3,4 10 B5/B14 93 64 2,4 15 B5/B14 70 83 1,6 20 B5/B14 56 100 1,4 25 B5/B14 47 115 1,4 30 B5/B14 35 143 1,0 40 B5/B14 28 169 0,8 50 B5/B14 70 85 2,6 20 CM075U CM075F B5/B14 56 102 2,0 25 B5/B14 47 118 2,3 30 B5/B14 35 149 1,6 40 B5/B14 28 177 1,2 50 B5/B14 23 203 1,0 60 B5/B14 18 246 0,8 80 B5/B14 35 156 2,6 40 CM090U CM090F B5/B14 28 184 1,9 50 B5/B14 23 212 1,5 60 B5/B14 18 262 1,2 80 B5/B14 14 307 0,9 100 B5/B14 23 224 2,6 60 CM110U CM110F B5 18 278 1,9 80 B5 14 327 1,5 100 B5

1,1 kW

Válassza ki a kívánt teljesítményt.

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 1,1kW 187 49 1,6 7,5 CM050U CM050F B5/B14 140 64 1,3 10 B5/B14 93 92 0,9 15 B5/B14 187 50 2,9 7,5 CM063U CM063F B5/B14 140 65 2,3 10 B5/B14 93 95 1,6 15 B5/B14 70 122 1,1 20 B5/B14 56 146 0,9 25 B5/B14 47 169 1,0 30 B5/B14 187 50 4,4 7,5 CM075U CM075F B5/B14 140 65 3,6 10 B5/B14 93 95 2,6 15 B5/B14 70 125 1,8 20 B5/B14 56 150 1,3 25 B5/B14 47 173 1,6 30 B5/B14 35 219 1,1 40 B5/B14 28 259 0,8 50 B5/B14 56 156 2,2 25 CM090U CM090F B5/B14 47 178 2,6 30 B5/B14 35 228 1,8 40 B5/B14 28 270 1,3 50 B5/B14 23 311 1,1 60 B5/B14 18 384 0,8 80 B5/B14 35 237 3,0 40 CM110U CM110F B5 28 285 2,3 50 B5 23 329 1,8 60 B5 18 408 1,3 80 B5 14 480 1,0 100 B5 23 329 2,7 60 CM130U CM130F B5 18 414 2,0 80 B5 14 480 1,5 100 B5

1,5 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 1,5kW 187 68 2,1 7,5 CM063U CM063F B5/B14 140 88 1,7 10 B5/B14 93 129 1,2 15 B5/B14 70 166 0,8 20 B5/B14 187 68 3,2 7,5 CM075U CM075F B5/B14 140 89 2,7 10 B5/B14 93 129 1,9 15 B5/B14 70 170 1,3 20 B5/B14 56 205 1,0 25 B5/B14 47 236 1,1 30 B5/B14 35 299 0,8 40 B5/B14 56 212 1,6 25 CM090U CM090F B5/B14 47 243 1,9 30 B5/B14 35 311 1,3 40 B5/B14 28 368 1,0 50 B5/B14 23 424 0,8 60 B5/B14 35 323 2,2 40 CM110U CM110F B5 28 389 1,7 50 B5 23 448 1,3 60 B5 18 557 0,9 80 B5 23 448 2,0 60 CM130U CM130F B5 18 565 1,5 80 B5 14 655 1,1 100 B5

2,2 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 2,2kW 187 100 2,2 7,5 CM075U CM075F B5/B14 140 131 1,8 10 B5/B14 93 189 1,3 15 B5/B14 187 101 3,1 7,5 CM090U CM090F B5/B14 140 132 2,7 10 B5/B14 93 194 2,1 15 B5/B14 70 252 1,5 20 B5/B14 56 311 1,1 25 B5/B14 47 356 1,3 30 B5/B14 70 255 2,6 20 CM110U CM110F B5 56 315 2,0 25 B5 47 360 2,1 30 B5 35 474 1,5 40 B5 28 570 1,1 50 B5 23 657 0,9 60 B5 35 456 2,3 40 CM130U CM130F B5 28 563 1,7 50 B5 23 657 1,4 60 B5 18 828 1,0 80 B5 14 960 0,8 100 B5

3 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 3,0kW 187 137 1,6 7,5 CM075U CM075F B5/B14 140 178 1,3 10 B5/B14 93 258 1,0 15 B5/B14 187 138 2,3 7,5 CM090U CM090F B5/B14 140 180 2,0 10 B5/B14 93 264 1,5 15 B5/B14 70 344 1,1 20 B5/B14 56 425 0,8 25 B5/B14 47 485 0,9 30 B5/B14 93 264 2,6 15 CM110U CM110F B5 70 348 1,9 20 B5 56 430 1,4 25 B5 47 491 1,5 30 B5 35 647 1,1 40 B5 28 778 0,8 50 B5 35 622 1,7 40 CM130U CM130F B5 28 767 1,3 50 B5 23 896 1,0 60 B5

4 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 4,0kW 187 182 1,2 7,5 CM075U CM075F B5/B14 140 237 1,0 10 B5/B14 187 184 1,7 7,5 CM090U CM090F B5/B14 140 240 1,5 10 B5/B14 93 352 1,1 15 B5/B14 70 458 0,8 20 B5/B14 187 182 3,1 7,5 CM110U CM110F B5 140 240 2,6 10 B5 93 352 1,9 15 B5 70 464 1,4 20 B5 56 573 1,1 25 B5 47 655 1,2 30 B5 35 862 0,8 40 B5 70 458 2,0 20 CM130U CM130F B5 56 566 1,6 25 B5 47 647 1,6 30 B5 35 829 1,3 40 B5 28 1023 0,9 50 B5

5,5 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 5,5kW 187 250 2,2 7,5 CM110U CM110F B5/B14 140 330 1,9 10 B5/B14 93 484 1,4 15 B5/B14 70 638 1,0 20 B5/B14 56 788 0,8 25 B5/B14 187 250 3,0 7,5 CM130U CM130F B5/B14 140 330 2,5 10 B5/B14 93 484 1,9 15 B5/B14 70 630 1,4 20 B5/B14 56 778 1,2 25 B5/B14 47 889 1,2 30 B5/B14 35 1441 0,9 40 B5/B14

7,5 kW

P1 [kW] n2 [1/min] M2 [Nm] sf i IEC 7,5kW 187 341 1,6 7,5 CM110U CM110F B5/B14 140 450 1,4 10 B5/B14 93 660 1,0 15 B5/B14 70 870 0,8 20 B5/B14 187 341 2,2 7,5 CM130U CM130F B5/B14 140 450 1,8 10 B5/B14 93 660 1,4 15 B5/B14 70 860 1,1 20 B5/B14 56 1062 0,9 25 B5/B14 47 1213 0,9 30 B5/B14
