Caracteristici:
Motoreductoarele de cc fabricate de Micro-Motors sunt disponibile in diferite marimi si diferite puteri.
Pentru fiecare serie de motoare puteti alege dintre mai multe rapoarte si diferite puteri.
Motoreductorul de curent continuu Micro Motors este disponibil si cu encoder magnetic cu efect Hall, prin care puteti controla rotatia.
* Asigurăm 1 an de garantie pentru toate produsele comercializate
Selecţie
PS150
Reductor planetar.
Rezistenta-VDR in colector si condensator
Arborele de iesire sustinutã de doi rulmenti cu bile.
Directia de rotatie, în functie de polaritate.
Încãrcare radialã maximã: 200N.
Încãrcare axialã maximã: 50N.
Poate fi montat în orice pozitie.
Domeniul de temperaturã: -20°C/60°C
Greutate aprox: 85g
PS150 - Date tehnice
Valorile tipice la temperatura ambiantã 20 ° +/-10%
| TYPE | NOMINAL VOLTAGE |
L | RAPPORTO :1 |
NOMINAL TORQUE |
VELOCITA' | CORRENTE | INPUT POWER TORQUE |
||||
| NO LOAD |
AT NOMINAL TORQUE |
NO LOAD |
AT NOMINAL TORQUE |
||||||||
| v | mm | Ncm | rpm | mA | W | ||||||
| PS150 | 12 24 |
3 | 12 24 |
63 | 3,4 | 3 | 2000 2040 |
1130 1340 |
<200 <150 |
820 430 |
9.8 |
| 10,3 | |||||||||||
| PS150 | 12 24 |
5 | 12 24 |
63 | 5 | 5 | 1365 1360 |
650 780 |
<200 <150 |
900 460 |
10,8 |
| 11,0 | |||||||||||
| PS150 | 12 24 |
12 | 12 24 |
71,2 | 11,56 | 10 | 570 575 |
300 340 |
<200 <150 |
900 440 |
10,8 |
| 10.6 | |||||||||||
| PS150 | 12 24 |
17 | 12 24 |
71,2 | 17 | 15 | 380 380 |
205 245 |
<200 <150 |
850 440 |
10,2 |
| 10,6 | |||||||||||
| PS150 | 12 24 |
25 | 12 24 |
71,2 | 25 | 20 | 260 272 |
163 180 |
<200 <150 |
770 400 |
9,2 |
| 9,6 | |||||||||||
| PS150 | 12 24 |
39 | 12 24 |
79,4 | 39,3 | 30 | 162 163 |
100 103 |
<200 <150 |
830 460 |
10,0 |
| 11,0 | |||||||||||
| PS150 | 12 24 |
58 | 12 24 |
79,4 | 57,8 | 50 | 111 115 |
57 65 |
<200 <150 |
940 470 |
11,3 |
| 11,3 | |||||||||||
| PS150 | 12 24 |
85 | 12 24 |
79,4 | 85 | 75 | 75 77 |
38 45 |
<200 <150 |
950 450 |
11,4 |
| 10.8 | |||||||||||
| PS150 | 12 24 |
125 | 12 24 |
79,4 | 125 | 100 | 54 54 |
26 34 |
<200 <150 |
900 440 |
10,8 |
| 10,6 | |||||||||||
| PS150 | 12 24 |
196 | 12 24 |
87,7 | 196,52 | 140 | 33 34 |
19 21 |
<200 <150 |
950 430 |
11,4 |
| 10,3 | |||||||||||
| PS150 | 12 24 |
289 | 12 24 |
87,7 | 289 | 180 | 23 23 |
14 17 |
<200 <150 |
800 400 |
9,6 |
| 9.6 | |||||||||||
| PS150 | 12 24 |
425 | 12 24 |
87,7 | 425 | 250 | 15 16 |
10 11 |
<200 <150 |
800 360 |
9,6 |
| 8,6 | |||||||||||
| PS150 | 12 24 |
625 | 12 24 |
87,7 | 1625 | 250 | 11 11 |
8,5 8,5 |
<200 <150 |
530 280 |
6,4 |
| 6,7 | |||||||||||

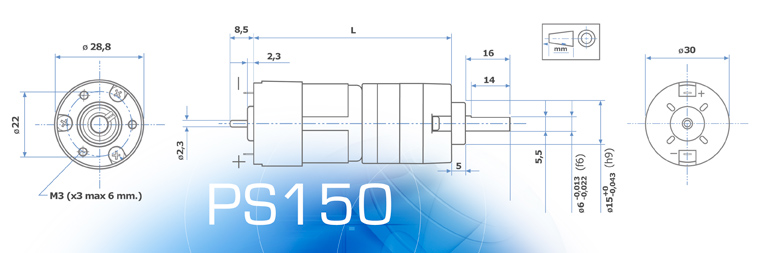

PS150- Desen dimensiuni

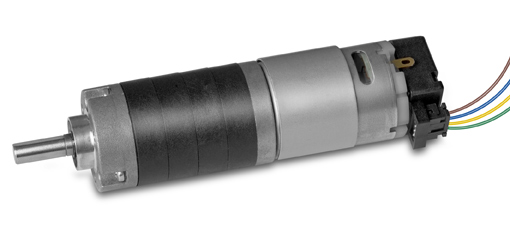

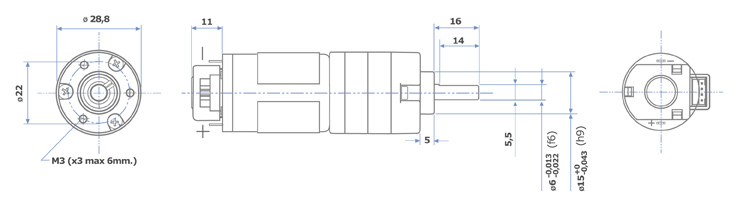

PS150-2S cu encoder magnetic cu efect Hall 2 faze 90°
TIP |
L149 | B138F BS138F |
B138F.4/12 BS138F.4/12 |
HL149 | HV155 | RH158 | RH159 | BL192 | PS150 | E192 | P205 | |
| TENSIUNE | V | 4-6-12 | 6-12 | 12 | 12-24 | 12-24 | 12-24 | 12-24 | 24 | 12-24 | 12-24 | 12-24 |
| RAPORT | 10 ÷ 392 | 12 ÷ 1470 | 12 ÷ 608 | 10 ÷ 90 | 10 ÷ 90 | 15 ÷ 630 | 30 ÷ 630 | 30 ÷ 625 | 30 ÷ 625 | 3 ÷ 625 | 4 ÷ 625 | |
| CUPLUL MAXIM | Ncm | 20 | 50 | 50 | 15 | 25 | 100 | 100 | 300 | 250 | 300 | 900 |
| TURATIA(FARA SARCINA) | RPM | 255 ÷ 6 | 220 ÷ 1,8 | 320 ÷ 6,5 | 315 ÷ 37 | 660 ÷ 75 | 440 ÷ 10 | 110 ÷ 5 | 1360 ÷ 8 | 2040 ÷ 11 | 1100 ÷ 6,4 | 1024 ÷ 6,7 |
| TURATIA(CU SARCINA MAXIMA) | RPM | 165 ÷ 4 | 155 ÷ 1,6 | 250 ÷ 5,3 | 220 ÷ 30 | 460 ÷ 62 | 300 ÷ 9 | 70 ÷ 4,5 | 880 ÷ 7,5 | 1340 ÷ 8,5 | 770 ÷ 6 | 640 ÷ 6,3 |
| Dimensiuni | mm | Ø 27 | Ø 34 | Ø 34 | Ø 30 | Ø 30 | Ø 39,6 | Ø 39,6 | Ø 40,5 | Ø 30 | Ø 40,5 | ☐ 42 |
