Caracteristici:
Motoreductoarele de cc fabricate de Micro-Motors sunt disponibile in diferite marimi si diferite puteri.
Pentru fiecare serie de motoare puteti alege dintre mai multe rapoarte si diferite puteri.
Motoreductorul de curent continuu Micro Motors este disponibil si cu encoder magnetic cu efect Hall, prin care puteti controla rotatia.
* Asigurăm 1 an de garantie pentru toate produsele comercializate
Selecţie
BS138F-BS138F.4/12
Rezistenta-VDR in colector
Directia de rotatie, în functie de polaritate.
Încãrcare radialã maximã: 20N.
Încãrcare axialã maximã: 5N.
Perii confectionate din metal pretios (Au-Ag-Cu)
Poate fi montat în orice pozitie.
Domeniul de temperaturã: -20°C/60°C
Greutate aprox: 90g
BS138F-BS138F.4/12 - Date tehnice
Valorile tipice la temperatura ambiantã 20 ° +/-10%
| TIP | TENSIUNE |
L | RAPORT |
CUPLUL |
TURATIA | CURENT | ||||
FARA |
SARCINA |
FARA |
SARCINA |
|||||||
| v | mm |
Ncm | rpm |
mA |
||||||
| BS 138 F | 6 12 |
12 | 6 12 |
40 | 12,25 | 1,5 | 220 | 155 | <30 <20 |
100 55 |
| BS 138 F | 6 12 |
21 | 6 12 |
40 | 21,14 | 2,5 | 125 | 85 | <30 <20 |
100 55 |
| BS 138 F | 6 12 |
36 | 6 12 |
40 | 35,73 | 4 | 73 | 53 | <30 <20 |
95 50 |
| BS 138 F | 6 12 |
72 | 6 12 |
40 | 71,54 | 7 | 37 | 28 | <30 <20 |
95 50 |
| BS 138 F | 6 12 |
149 | 6 12 |
40 | 149,05 | 14 | 18 | 13 | <30 <20 |
95 50 |
| BS 138 F | 6 12 |
208 | 6 12 |
40 | 208,66 | 20 | 13 | 9 | <30 <20 |
95 50 |
| BS 138 F | 6 12 |
608 | 6 12 |
40 | 608,61 | 50 | 4,3 | 3,3 | <30 <20 |
90 48 |
| BS 138 F | 6 12 |
1470 | 6 12 |
40 | 1470,82 | 50 | 1,8 | 1,6 | <30 <20 |
58 30 |
| TIP | TENSIUNE |
L | RAPORT |
CUPLUL |
TURATIA | CURENT | ||||
FARA |
SARCINA |
FARA |
SARCINA |
|||||||
| v | mm | Ncm | rpm | mA | ||||||
| BS 138 F - 4/12 - 12 | 12 | 40 | 12,25 | 1,5 | 320 | 250 | <30 | 80 | ||
| BS 138 F - 4/12 - 21 | 12 | 40 | 21,14 | 2,5 | 190 | 150 | <30 | 80 | ||
| BS 138 F - 4/12 - 36 | 12 | 40 | 35,73 | 4,2 | 108 | 86 | <30 | 80 | ||
| BS 138 F - 4/12 - 72 | 12 | 40 | 71,54 | 8,2 | 54 | 43 | <30 | 80 | ||
| BS 138 F - 4/12 - 149 | 12 | 40 | 149,05 | 15 | 27 | 20 | <30 | 80 | ||
| BS 138 F - 4/12 - 208 | 12 | 40 | 208,66 | 20 | 19 | 14 | <30 | 80 | ||
| BS 138 F - 4/12 -608 | 12 | 40 | 608,61 | 50 | 6,5 | 5,3 | <30 | 75 | ||

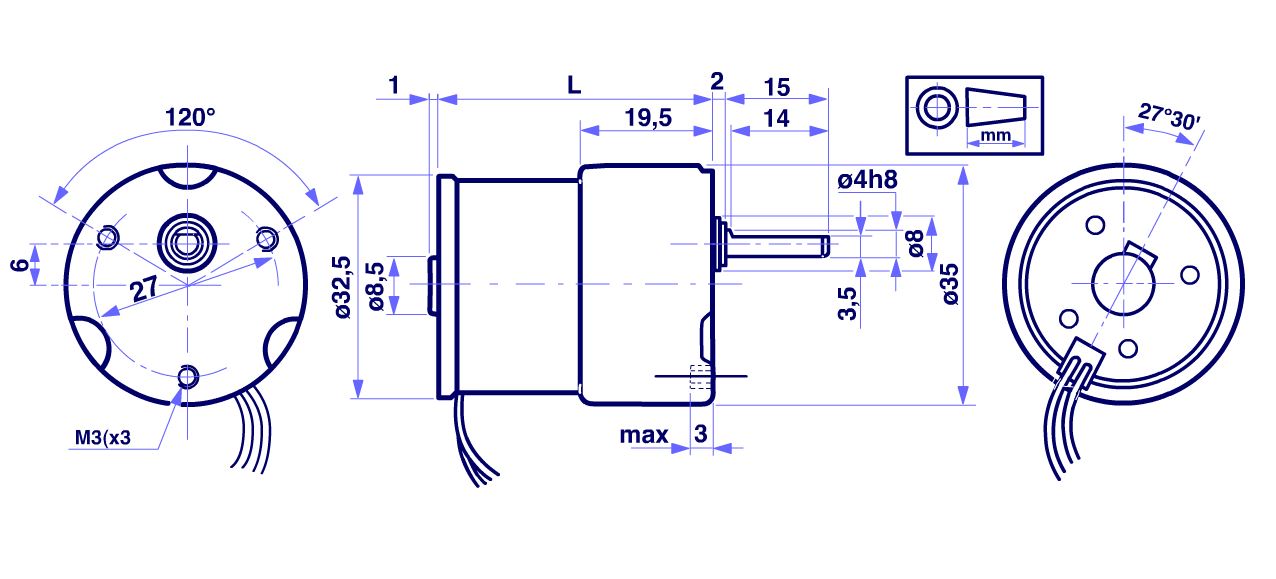

BS138F-BS138F.4/12 - Desen dimensiuni

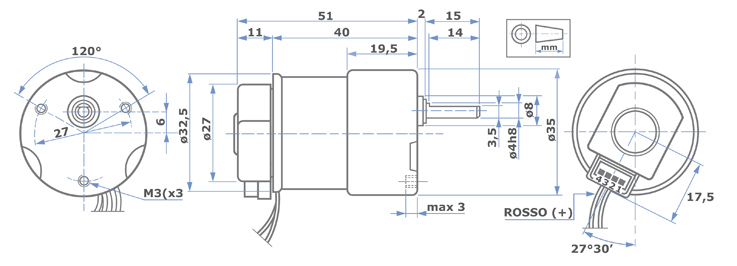

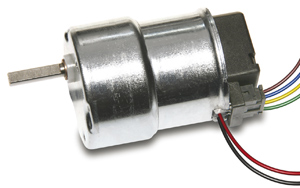

B138F-2S cu encoder magnetic cu efect Hall 2 faze 90°
TIP |
L149 | B138F BS138F |
B138F.4/12 BS138F.4/12 |
HL149 | HV155 | RH158 | RH159 | BL192 | PS150 | E192 | P205 | |
| TENSIUNE | V | 4-6-12 | 6-12 | 12 | 12-24 | 12-24 | 12-24 | 12-24 | 24 | 12-24 | 12-24 | 12-24 |
| RAPORT | 10 ÷ 392 | 12 ÷ 1470 | 12 ÷ 608 | 10 ÷ 90 | 10 ÷ 90 | 15 ÷ 630 | 30 ÷ 630 | 30 ÷ 625 | 30 ÷ 625 | 3 ÷ 625 | 4 ÷ 625 | |
| CUPLUL MAXIM | Ncm | 20 | 50 | 50 | 15 | 25 | 100 | 100 | 300 | 250 | 300 | 900 |
| TURATIA(FARA SARCINA) | RPM | 255 ÷ 6 | 220 ÷ 1,8 | 320 ÷ 6,5 | 315 ÷ 37 | 660 ÷ 75 | 440 ÷ 10 | 110 ÷ 5 | 1360 ÷ 8 | 2040 ÷ 11 | 1100 ÷ 6,4 | 1024 ÷ 6,7 |
| TURATIA(CU SARCINA MAXIMA) | RPM | 165 ÷ 4 | 155 ÷ 1,6 | 250 ÷ 5,3 | 220 ÷ 30 | 460 ÷ 62 | 300 ÷ 9 | 70 ÷ 4,5 | 880 ÷ 7,5 | 1340 ÷ 8,5 | 770 ÷ 6 | 640 ÷ 6,3 |
| Dimensiuni | mm | Ø 27 | Ø 34 | Ø 34 | Ø 30 | Ø 30 | Ø 39,6 | Ø 39,6 | Ø 40,5 | Ø 30 | Ø 40,5 | ☐ 42 |
