Reductor conic

CMB

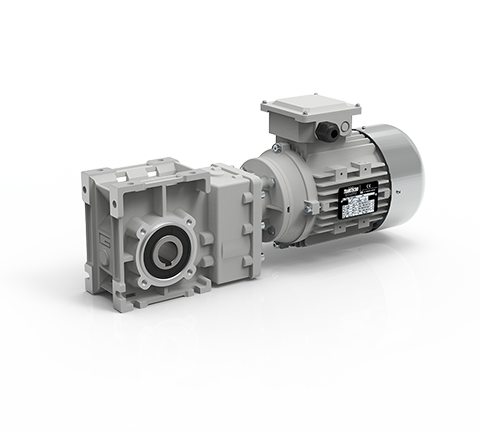

Reductor conic

scurt timp de livrare

* Asigurăm 1 an de garantie pentru toate produsele comercializate

Selecţie Reductor

Detalii

Principalele caracteristici ale reductorului conic:

Carcasă şi flansă motor din aluminiu turnat

Durată de viaţă lungă

Puteri cuprinse intre: 0,06 - 4 kW

Cupluri nominale intre: 5 - 624 Nm

Rapoarte de reductie intre: 6,2 - 262

Section B

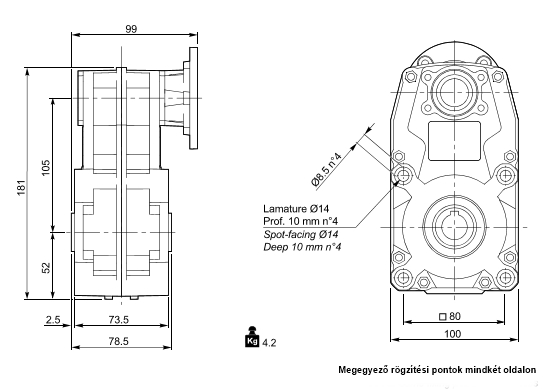

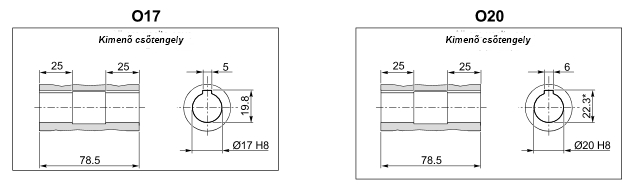

FT 105..U méret rajz

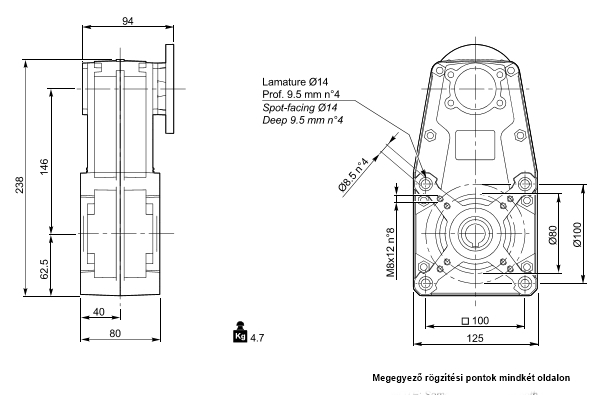

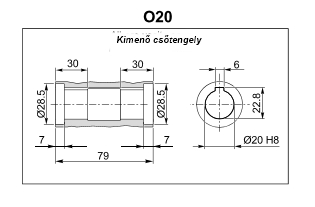

FT 146 U méret rajz

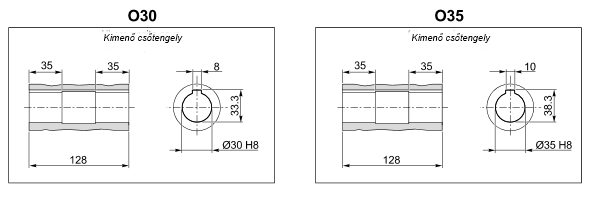

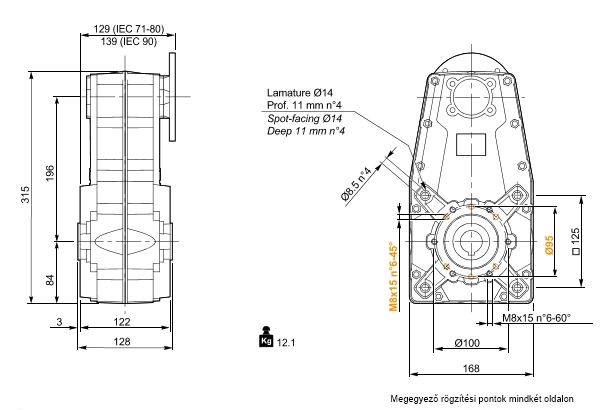

FT 196 U méret rajz

0,09 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
0,09
56B4	68,00	12,00	3,40	20,57	FT105/3	B14
(1400 min^-1)	42,00	19,00	2,60	33,32		B14
	32,00	26,00	2,50	44,36		B14
	26,00	32,00	2,10	54,87		B14
	20,00	41,00	1,60	71,84		B14
	18,00	44,00	1,50	77,07		B14
	16,00	51,00	1,30	88,87		B14
	11,00	72,00	0,90	124,81		B14
	7,70	105,00	0,62	181,35		B14
	6,20	110,00	0,59	224,32		B14
	4,40	110,00	0,59	315,05		B14
	3,80	120,00	0,54	368,19	FT105/4	B14
	2,60	120,00	0,54	534,98		B14
	2,10	120,00	0,54	661,76		B14
	1,50	120,00	0,54	929,40		B14
	75,00	11,00	7,40	18,75	FT146	B5/B14
	53,00	15,00	5,30	26,17		B5/B14
	50,00	16,00	4,90	28,26		B5/B14
	40,00	20,00	4,90	35,07		B5/B14
	35,00	23,00	4,40	39,44		B5/B14
	30,00	27,00	3,70	46,44		B5/B14
	27,00	31,00	3,30	52,86		B5/B14
	23,00	35,00	3,10	60,63		B5/B14
	20,00	40,00	2,70	70,00		B5/B14
	17,00	49,00	2,30	84,63		B5/B14
	15,00	55,00	2,00	95,61		B5/B14
	12,00	65,00	1,70	113,40		B5/B14
	10,00	77,00	1,40	133,45		B5/B14
	9,30	87,00	1,30	150,18		B5/B14
	8,70	93,00	1,30	160,43		B5/B14
	7,80	103,00	1,20	178,83		B5/B14
	6,30	129,00	0,94	223,92		B5/B14
	5,90	137,00	0,88	236,83		B5/B14
	4,70	170,00	0,70	300,07		B5/B14
	3,50	170,00	0,70	397,38		B5/B14

0,12 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
0.12
63A4	75,00	14,00	5,60	18,75	FT146	B5/B14
(1400 min-1)	53,00	20,00	4,00	26,17		B5/B14
	50,00	22,00	3,70	28,26		B5/B14
	40,00	27,00	3,70	35,07		B5/B14
	35,00	30,00	3,30	39,44		B5/B14
	30,00	36,00	2,80	46,44		B5/B14
	26,00	41,00	2,50	52,86		B5/B14
	23,00	47,00	2,40	60,63		B5/B14
	20,00	54,00	2,00	70,00		B5/B14
	17,00	65,00	1,70	84,63		B5/B14
	15,00	74,00	1,50	95,61		B5/B14
	12,00	87,00	1,30	113,40		B5/B14
	10,00	103,00	1,10	133,45		B5/B14
	9,30	116,00	0,95	150,18		B5/B14
	8,70	123,00	0,97	160,43		B5/B14
	7,80	138,00	0,87	178,83		B5/B14
	6,30	172,00	0,70	223,92		B5/B14

0,18 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
63B4	75	22	3,7	18,75	FT146	B5/B14
(1400 min-1)	53	30	2,6	26,17		B5/B14
	50	33	2,5	28,26		B5/B14
	40	40	2,5	35,07		B5/B14
	35	46	2,2	39,44		B5/B14
	30	54	1,9	46,44		B5/B14
	26	61	1,6	52,86		B5/B14
	23	70	1,6	60,63		B5/B14
	20	81	1,4	70		B5/B14
	17	98	1,1	84,63		B5/B14
	15	110	1	95,61		B5/B14
	12	131	0,84	113,4		B5/B14
	10	154	0,72	133,45		B5/B14

0,22 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
63C4	75	26	3	18,75	FT146	B5/B14
(1400 min-1)	53	37	2,2	26,17		B5/B14
	50	40	2	28,26		B5/B14
	40	49	2	35,07		B5/B14
	35	56	1,8	39,44		B5/B14
	30	66	1,5	46,44		B5/B14
	26	75	1,3	52,86		B5/B14
	23	86	1,3	60,63		B5/B14
	20	99	1,1	70		B5/B14
	17	119	0,93	84,63		B5/B14
	15	135	0,82	95,61		B5/B14

0,25 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]

71A4	75,00	30,00	2,70	18,75	FT146	B5/B14
(1400 min-1)	53,00	42,00	1,90	26,17		B5/B14
	50,00	45,00	1,80	28,26		B5/B14
	40,00	56,00	1,80	35,07		B5/B14
	35,00	63,00	1,60	39,44		B5/B14
	30,00	74,00	1,30	46,44		B5/B14
	26,00	85,00	1,20	52,86		B5/B14
	23,00	97,00	1,10	60,63		B5/B14
	20,00	112,00	0,98	70,00		B5/B14
	17,00	136,00	0,81	84,63		B5/B14
	15,00	153,00	0,72	95,61		B5/B14
	69,00	33,00	10,70	20,41		B5/B14
	40,00	56,00	7,20	34,81	FT196	B5/B14
	33,00	68,00	6,60	42,61		B5/B14
	24,00	95,00	5,30	59,36		B5/B14
	19,00	117,00	4,70	72,68		B5/B14
	15,00	149,00	3,70	92,82		B5/B14
	11,00	199,00	2,80	123,95		B5/B14
	8,90	253,00	2,20	158,02		B5/B14
	6,90	323,00	1,70	201,80		B5/B14
	5,20	432,00	1,30	269,47		B5/B14

0,37 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
71B4	75,00	44,00	1,80	18,75	FT 146	B5/B14
(1400 min-1)	53,00	62,00	1,30	26,17		B5/B14
	50,00	67,00	1,20	28,26		B5/B14
	40,00	83,00	1,20	35,07		B5/B14
	35,00	94,00	1,10	39,44		B5/B14
	30,00	110,00	0,91	46,44		B5/B14
	26,00	125,00	0,80	52,86		B5/B14
	23,00	144,00	0,76	60,63		B5/B14
	69,00	48,00	7,20	20,41	FT 196	B5/B14
	40,00	83,00	4,80	34,81		B5/B14
	33,00	101,00	4,50	42,61		B5/B14
	24,00	141,00	3,60	59,36		B5/B14
	19,00	172,00	3,20	72,68		B5/B14
	15,00	220,00	2,50	92,82		B5/B14
	11,00	294,00	1,90	123,95		B5/B14
	8,90	375,00	1,50	158,02		B5/B14
	6,90	479,00	1,10	201,80		B5/B14
	5,20	639,00	0,86	269,47		B5/B14

0,55 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
0.55
80A4	69,00	72,00	4,90	20,41	FT 196	B5/B14
(1400 min-1)	40,00	123,00	3,20	34,81		B5/B14
	33,00	150,00	3,00	42,61		B5/B14
	24,00	209,00	2,40	59,36		B5/B14
	19,00	255,00	2,10	72,68		B5/B14
	15,00	327,00	1,70	92,82		B5/B14
	11,00	437,00	1,30	123,95		B5/B14
	8,90	557,00	1,00	158,02		B5/B14
	6,90	712,00	0,77	201,80		B5/B14

0,75 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
0.75
80B4	69,00	98,00	3,60	20,41	FT196	B5/B14
(1400 min-1)	40,00	167,00	2,40	34,81		B5/B14
	33,00	205,00	2,20	42,61		B5/B14
	24,00	285,00	1,80	59,36		B5/B14
	19,00	350,00	1,60	72,68		B5/B14
	15,00	446,00	1,20	92,82		B5/B14
	11,00	596,00	0,92	123,95		B5/B14

1,1 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
1.1
90S4	69,00	144,00	2,40	20,41	FT196	B5/B14
(1400 min-1)	40,00	246,00	1,60	34,81		B5/B14
	33,00	301,00	1,50	42,61		B5/B14
	24,00	419,00	1,20	59,36		B5/B14
	19,00	513,00	1,10	72,68		B5/B14
	15,00	655,00	0,84	92,82		B5/B14

1,5 kW

P₁	n₂	M₂	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]	sf	i	Típus	IEC
[kW]	[min^-1]	[Nm]
1.5
90L4	69	196	2	20,41	FT196	B5/B14
(1400 min-1)	40	335	1	34,81		B5/B14
	33	410	1	42,61		B5/B14
	24	571	1	59,36		B5/B14
	19	699	1	72,68		B5/B14
